Природа звуку без обмежень корпусу

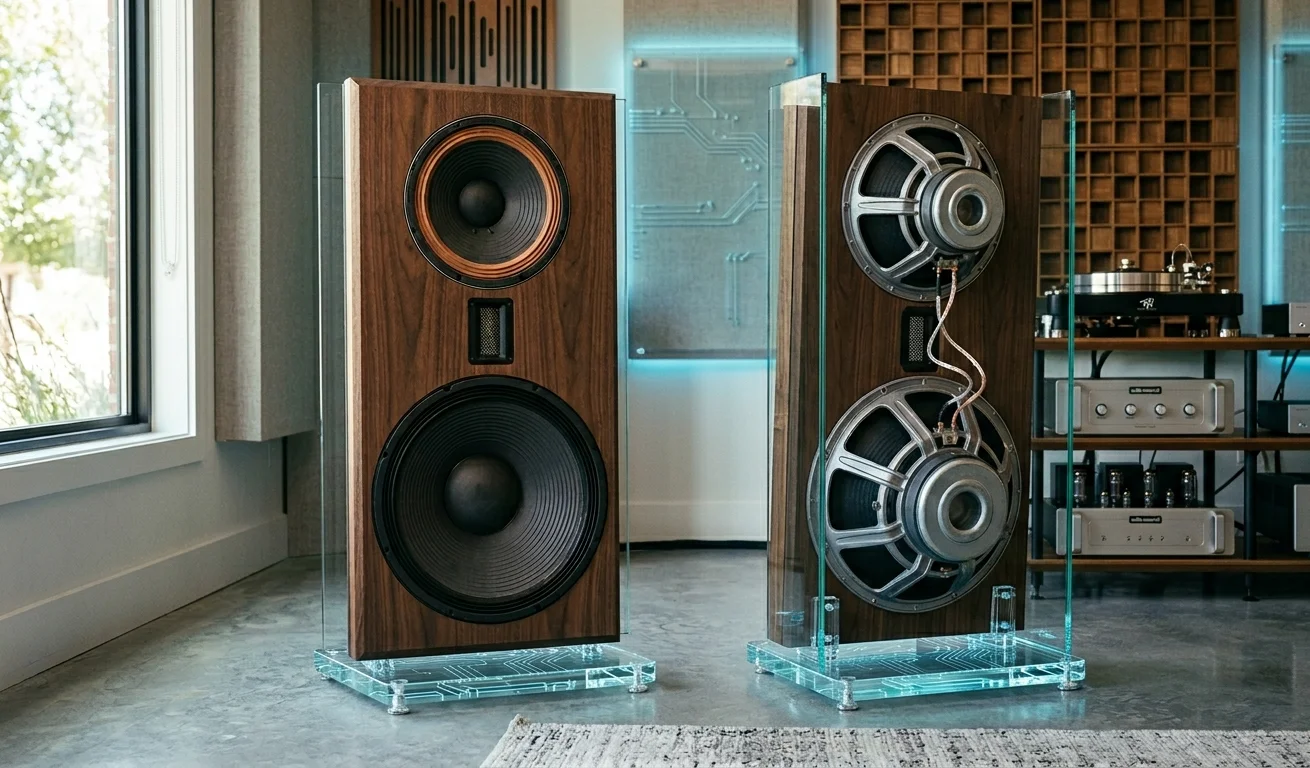

Традиційні акустичні системи використовують закриті або фазоінверторні корпуси для ізоляції зворотного випромінювання дифузора. Проте концепція Open Baffle (відкритий щит) базується на протилежному принципі. Динамік встановлюється на плоску панель, яка не має бічних та задніх стінок. Це дозволяє звуковій хвилі вільно поширюватися як вперед, так і назад, створюючи унікальну діаграму спрямованості у формі вісімки.
Головна перевага такого підходу полягає у відсутності корпусних резонансів. У звичайних колонках внутрішній об’єм повітря діє як пружина, що вносить забарвлення у звучання та створює стоячі хвилі. Відкрита конструкція повністю позбавлена цієї проблеми, що забезпечує високу швидкість перехідних процесів та природність тембрів, особливо в середньочастотному діапазоні.
Фізика процесу та акустичне коротке замикання
Основним викликом при проектуванні Open Baffle є явище акустичного короткого замикання. Оскільки передня та задня хвилі знаходяться у протифазі, на низьких частотах вони прагнуть нівелювати одна одну. Ефективність відтворення баса залежить від фізичного розміру щита: чим він ширший, тим нижча частота зрізу, на якій починається спад амплітуди.
Для компенсації цього ефекту інженери використовують динаміки з високим показником добротності (Qts), зазвичай у межах від 0.7 до 1.2. Це дозволяє отримати стабільний підйом на резонансній частоті, що вирівнює загальну амплітудно-частотну характеристику без використання складних електронних корекцій. Також часто застосовуються масиви з кількох великих вуферів (15-18 дюймів) для створення необхідного звукового тиску.
Взаємодія з приміщенням та розміщення
Акустика відкритого типу критично залежить від відстані до задньої стіни. Оптимальним вважається розташування на відстані не менше 1-1.5 метра від перешкод. Відбита від стіни задня хвиля приходить із затримкою, що створює ефект об’ємності та масштабу, який складно відтворити за допомогою класичних моніторів. Проте непідготовлена кімната з надмірною реверберацією може зробити звук нечітким, тому рекомендується використовувати акустичні панелі або диффузори позаду колонок.
Важливим аспектом є також вибір матеріалу для самого щита. Використовуються масив дерева, багатошарова фанера, МДФ або навіть акрил. Кожен матеріал має свій коефіцієнт внутрішнього поглинання, що впливає на мікродинаміку. Важкі та інертні щити дозволяють мінімізувати вібрації, що передаються від кошика динаміка на поверхню панелі, зберігаючи чистоту деталізації.
Вибір компонентів для побудови системи
Для побудови якісної системи Open Baffle недостатньо взяти будь-який динамік. Найкращі результати демонструють широкосмугові драйвери з легкою паперовою мембраною та потужними магнітами. Вони забезпечують безшовне відтворення критичного діапазону від 200 Гц до 10 кГц. Високочастотні випромінювачі (твітери) часто встановлюють у конфігурації диполя, щоб зберегти характер випромінювання основної смуги.
- Динаміки з високим Qts (0.7+)
- Паперові дифузори великого діаметру для НЧ
- Мінімалістичні кросовери першого порядку
- Масивні підставки для стійкості конструкції
У сучасних інсталяціях часто використовується активне розділення смуг за допомогою DSP-процесорів. Це дозволяє точно скоригувати спад на низьких частотах, враховуючи параметри конкретної кімнати, та ідеально узгодити фази між драйверами. Такий підхід робить Open Baffle більш універсальним рішенням, придатним не лише для джазу чи вокалу, а й для більш динамічних жанрів, де важлива структура баса.
